Технические данные резиновых тройников GUR­-Т

Тройники и ответвления.

Тройники и ответвления являются составляющими частями трубопроводов и используются в них в самых разных вариантах исполнения и типоразмерах. При переоснащении существующих трубопроводов на систему GUR практически всем тройникам и ответвлениям из других материалов можно подобрать аналог из системы GUR. Однако нужно учесть что по технологическим причинам тройники системы GUR имеют большую конструктивную длину, чем тройники из стали или пластмассы. Износостойкий слой на переходе от сплошной части к изогнутой части в GUR-элементах более толстый. Такой вмонтированный резерв износостойкости обеспечивает более длительный срок службы даже в этих критических точках.

При добыче гравия тройники часто используются как отверстие для осмотра и очистки. С этой целью в GUR системе поставляются прорезиненные крышки.

Ответвления можно установить также на длинных трубах это экономит фланцевые соединения в трубопроводах. Кроме того можно использовать измерительные патрубки номинальным диаметром 50 и 25.

Передовые технологии фирмы immuG Rohr + Schlauch GmbH позволяют производить необычные конструкции тройников. В одной детали можно объединить несколько отходов от основной трубы. Это позволяет часто выполнять очень выгодные в финансовом отношении решения. Кроме того поставляются ответвления (Y фитинг) с разной номинальной шириной и углом отклонения.

Тройники фирмы immuG Rohr + Schlauch GmbH конструируются в стандартном исполнении с FL-фланцами однако частично они могут поставляться с FR, SL и SF-фланцами (детальная информация об этих конструкциях фланцев приведена на страницах 10 и 11).

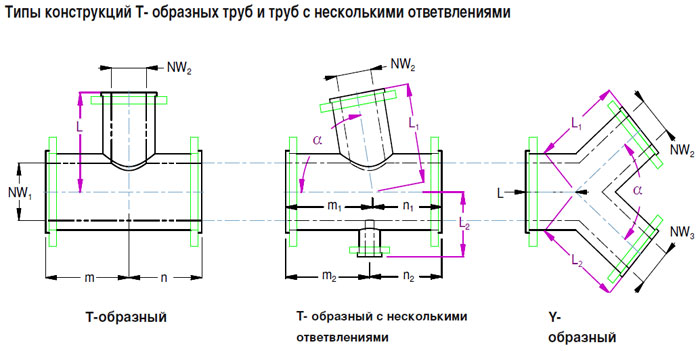

По причине большого числа вариантов тройников невозможно привести здесь весь спектр возможных конструкций. Эскизы на этой странице показывают, какие параметры необходимы для составления коммерческого предложения на поставку тройников. Информационный проспект GUR-T показывает максимально и минимально возможные значения NW, L, m, n и a.
